Уплотнения для теплообменников: как выбрать, установить и избежать поломок
Теплообменник — это узел, где уплотнение играет роль не просто герметика, а гаранта безопасности, производительности и срока службы. Подойти к выбору прокладки или сальника поверхностно нельзя: неправильный материал или способ монтажа быстро приведут к протечкам, коррозии и простою. В этой статье я расскажу о типах уплотнений, критериях выбора, частых ошибках при установке и о том, как продлить ресурс деталей. Без воды, по делу и с полезными таблицами и списками.
Зачем уплотнения для теплообменников важны
Задача уплотнения для теплообменников — удерживать рабочую среду в нужных каналах и одновременно не мешать теплопередаче. На первый взгляд это простая функция, но из-за разных температур, давлений и коррозионной активности сред требования к материалам и конструкции растут. Даже небольшая герметичность влияет на КПД установки и на потери при обслуживании.
Кроме того, от качества уплотнения зависит безопасность: утечка агрессивной или горячей среды может привести к ожогам, отравлениям, повреждению оборудования. Поэтому выбор уплотнений — это не бухгалтерская экономия, а техническое решение с реальными последствиями.
Основные типы уплотнений

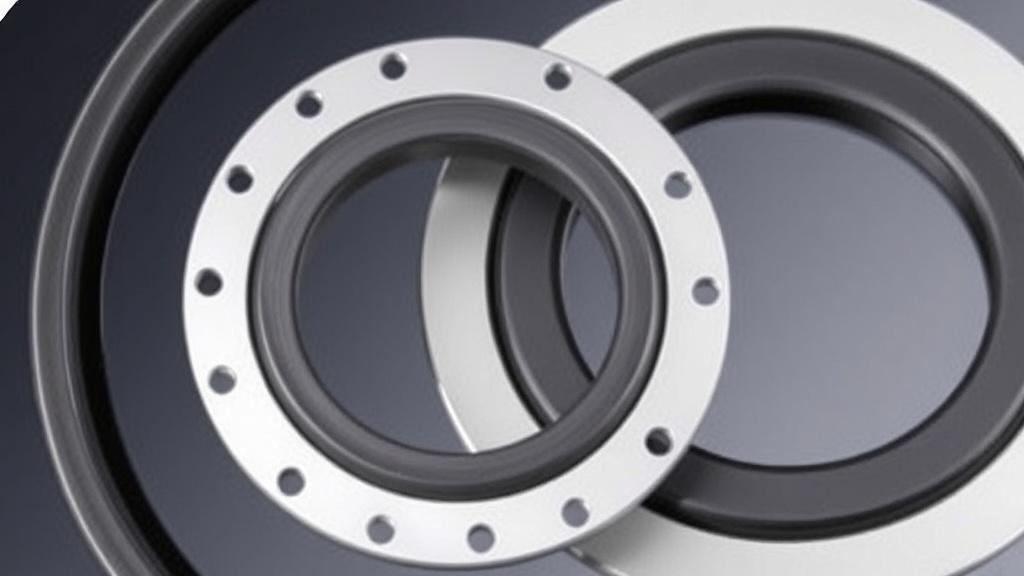

Уплотнения для теплообменников делятся по форме и материалу: прокладки между фланцами, кольцевые сальники, компенсаторы, асбестосодержащие и безасбестовые материалы, графитовые и металлические конструкции. Каждый тип решает свою задачу: мягкая прокладка лучше на неровных поверхностях, металлическая — там, где нужна стойкость к давлению и температуре.
Ниже — краткая характеристика популярных материалов и где их обычно применяют.
| Материал | Температурный диапазон, ориентир | Химическая стойкость | Типичные применения | Особенности |
|---|---|---|---|---|
| NBR (нитрил) | -40…+100 °C | Хорош с углеводородами, маслами | Горячее масло, вода при невысокой температуре | Недостаточна стойкость к кислотам и высокой температуре |
| EPDM | -40…+150 °C | Отлично с паром, водой, щелочами; плохо с маслами | Паровые теплообменники, горячая вода | Хорошая озоно- и старениестойкость |
| FKM (Viton) | -20…+200 °C (иногда до 250 °C) | Широкий спектр, хорош с маслами и агрессивными средами | Нефтехимические и высокотемпературные узлы | Дороже, чем NBR/EPDM |
| PTFE (тефлон) | -200…+260 °C | Очень высокая химстойкость | Агрегаты с агрессивными кислотами и растворителями | Низкая сжимаемость, часто комбинируется с металлической опорой |
| Графит (уплотнительная лента/паронитоподобные) | до 450…600 °C (в зависимости от состава) | Хорош в агрессивных и высокотемпературных средах | Паровые контуры, высокотемп. теплообменники | Тонкий материал с отличной устойчивостью к температурам |
| Металлические прокладки (сталь, медь) | Высокие температуры и давления | Зависят от металла; в целом высоко | Высоконапорные интерконденсаторы, контактные поверхности | Необходима точная обработка фланцев и правильный прижим |
Когда выбирать композитные решения
Комбинированные уплотнения с сердечником из металла и наружным слоем из PTFE или графита позволяют совместить механическую прочность и химическую инертность. Такие прокладки применяют, когда нужен и герметичный прижим, и стойкость к средам, разрушающим чистые полимеры. Это стандарт для большинства промышленных теплообменников с переменным режимом работы.
Компромисс иногда лучше, чем «идеальное по одному параметру» решение: например, чистый PTFE легко деформируется и может вытечь из канавки, а поддержка металлического сердечника решает проблему сжимчивости.
Критерии выбора уплотнений
Выбор начинается с анализа среды: температура, давление, состав, абразивность, наличие паров и агрессивных компонентов. Далее — конструкция теплообменника: плоские фланцы, болтовые соединения, канавки и поверхность контакта. На этом основании выбирают материал и конструкцию уплотнения.
Дополнительно учитывают эксплуатационные особенности: частые разборки, необходимость быстрого обслуживания, возможность перекоса фланцев. Для частых разборок лучше использовать уплотнения, сохраняющие форму после изгиба; для разовых высоконапорных соединений — металлические или графитовые прокладки.
- Температура и давление — ключевые показатели для базовой сортировки материалов.
- Химическая совместимость — проверять не по общим описаниям, а по конкретным концентрациям и температурам.
- Механическая деформация и усадка — важны при частых тепловых циклах.
- Сроки обслуживания и возможность замены без демонтажа — определяют предпочтение мягких или модульных решений.
Правила установки и типичные ошибки
Правильная установка — половина успеха. Даже лучшая прокладка не спасет при неправильно подготовленных поверхностях или неверном моменте затяжки болтов. Перед монтажом важно очистить контактные поверхности от старого материала и коррозии, проверить плоскостность и снять возможные заусенцы.
Частые ошибки при монтаже: чрезмерный или недостаточный момент затяжки, использование неподходящего герметика, монтаж «в сухую» при наличии бурового мусора, установка с перекосом. Ошибки проявляются не сразу: сначала микроподтекания, затем коррозия и полный отказ.
- Очистите фланцы и проверьте плоскостность; при зазоре >0.1 мм подумайте о механической правке.
- Выберите правильную сторону прокладки, если она односторонняя; соблюдайте маркировку.
- Затягивайте болты крест-накрест и в несколько этапов до рекомендуемого момента.
- Проведите испытание под рабочим давлением и температурой с поэтапным подъёмом режимов.
- Запишите параметры и дату монтажа для будущего обслуживания.
Диагностика и обслуживание
Регулярный осмотр — лучший способ поймать проблему на ранней стадии. Визуальные проверки фланцев, контроль на предмет капель, налётов или белых пятен помогут выявить утечки до того, как они перерастут в аварии. Также полезно контролировать крутящий момент болтов и сравнивать с нормой.
Для критичных установок рекомендую вести журнал обслуживания: дата, смена уплотнения, материал, параметры системы при монтаже. Это сильно упрощает анализ причин отказа и выбор улучшений в будущем.
- Проверяйте состояние уплотнений после первого запуска — это самый рискованный период.
- Проводите плановый ревиз с демонтажем уплотнений при каждом капитальном обслуживании.
- Храните сменные прокладки в сухом прохладном месте, избегайте контакта с маслами и грязью.
Распространённые причины отказов и как их избежать
Типичные причины: неправильный выбор материала, механические повреждения при установке, термическая усталость, химическая деградация. Каждая из этих причин имеет простые превентивные меры, доступные инженеру по обслуживанию.
Если уплотнение расслаивается или «расти», скорее всего оно несовместимо с рабочей средой или нагрев превышает допустимый. Если локальные протечки в районе болтов — причина в неравномерном прижиме. При коррозии фланцев — нужно проверить материал фланцев и качество уплотнения, возможно, стоит применить изолирующее покрытие.
- Механическое повреждение при монтаже — используйте защитные втулки и избегайте острых инструментов.
- Термическая усталость — выбирайте материалы с хорошей циклической стойкостью и допускайте компенсацию теплового расширения.
- Химическая деградация — проверяйте совместимость с реальной рабочей средой, а не с общими таблицами.
Стандарты, тестирование и документация
Для промышленных теплообменников важны сертификация и соответствие стандартам. В зависимости от отрасли это могут быть требования ASME, DIN, EN и национальных регламентов по давлению и материалам. При выборе уплотнения обращайте внимание на наличие технических листов, испытаний на герметичность и протоколов испытаний при заданных условиях.
Испытание часто включает испытание под давлением, тесты на термоустойчивость и на совместимость с агрессивными средами. При выборе поставщика запрашивайте протоколы испытаний и рекомендации по монтажу — это экономит время и снижает риск ошибок.
Заключение
Уплотнения в теплообменниках — это сочетание материала, конструкции и правильного монтажа. Нет универсального решения: умение подобрать компромисс между химстойкостью, термостойкостью и простотой обслуживания — ключ к надежной работе. Начинайте с анализа среды и режима работы, затем подбирайте материал и конструкцию, проверяйте поверхности фланцев и соблюдайте регламент монтажа.
Планируйте обслуживания заранее, ведите журнал и не экономьте на качествах уплотнений в критичных узлах. Даже небольшая инвестиция в правильную прокладку сегодня может сэкономить простои, ремонты и риски завтра. Если вы хотите, могу подготовить чек-лист для подбора уплотнений под конкретный теплообменник — укажите тип среды и режимы, и я составлю его пошагово.
